Antes de descargar e instalar esta nueva versión, por favor, compruebe la fecha de caducidad de su licencia en su programa CDP+ Cars/Trucks en el menú Ayuda > Licencia.

La fecha de caducidad de su licencia debe ser posterior a 2020-07-09, en caso de no tener la licencia en vigor, el software dejará de funcionar, por favor contacte con nosotros en el 932 641 853

Calibración del radar y la cámara (Mercedes)

a - Se requiere un ajuste del sensor

b - Se sustituye la unidad de radar/control

c - La luz de advertencia está activada

d - Se ha realizado la alineación de las ruedas

e - El tamaño de la llanta se ha cambiado

f - Se ha realizado la extracción/reacondicionamiento del parachoques delantero

g - El vehículo ha estado en modo de servicio

i - DTC almacenado en el sistema de radar

Marca	Modelo	Año de fabricación	Sistema	Calibración	Herramienta especial	Panel necesario	Información del tipo de ajuste que se realizara
Mercedes	A-Class [W176]	2012-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	A-Class [W177]	2018-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	A-Class [W177]	2018-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	A-Class [W177]	2018-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	AMG GT 4-Door Coupé [X290]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	AMG GT 4-Door Coupé [X290]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	AMG GT 4-Door Coupé [X290]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	B-Class [W242]	2014-2017	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	B-Class [W246]	2012-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	B-Class [W247]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	B-Class [W247]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	B-Class [W247]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	C-Class [W204]	2011-2015	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	C-Class [W205]	2014-2018	MMPC222  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	C-Class [W205] [2019-]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	C-Class [W205] [2019-]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	C-Class [W205] [2019-]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CL [C216]	2008-2013	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	CL [C216]	2011-2013	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLA-Class [C117]	2013-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLA-Class [C118]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLA-Class [C118]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	CLA-Class [C118]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLS [C218]	2011-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLS [C218]	2011-2018	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	CLS [C257]	2018-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	CLS [C257]	2018-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	CLS [C257]	2018-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class [W212]	2009-2016	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class [W212]	2009-2016	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	E-Class [W212]	2009-2016	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class [W213]	2016-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class [W213]	2016-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	E-Class [W213]	2016-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class Coupé [C238]	2017-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class Coupé [C238]	2017-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	E-Class Coupé [C238]	2017-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class Coupé [W207]	2009-2017	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	E-Class Coupé [W207]	2013-2017	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	G-Class [W463] [2019-]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	G-Class [W463] [2019-]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	G-Class [W463] [2019-]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLA-Class [X156]	2014-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLC [X253]	2016-2019	MMPC222  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GL-Class [X166]	2013-2015	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GL-Class [X166]	2013-2015	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	GLE [W166]	2016-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLE [W166]	2016-2018	SMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLE [W167]	2019-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLE [W167]	2019-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	GLE [W167]	2019-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLE Coupé [C292]	2016-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLK-Class [X204]	2011-2015	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	GLS [X166]	2016-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	M-Class [W166]	2012-2015	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	M-Class [W166]	2012-2015	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	S-Class [W221]	2009-2013	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	S-Class [W221]	2010-2013	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	S-Class [W222]	2018-2018	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	S-Class [W222]	2018-2018	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	S-Class [W222]	2018-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	S-Class Coupé [C217] [2018-]	2018-2019	MMPC213 (Mono)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	S-Class Coupé [C217] [2018-]	2018-2019	SMPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	S-Class Coupé [C217] [2018-]	2018-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	SL [R231]	2013-2018	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	SL [R231]	2013-2018	NV221/NV231 (Asistente para visión nocturna)	Dinamico	Autocom CDP+
Mercedes	SLC [R172]	2016-2019	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	SLK [R172]	2011-2015	MPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	Sprinter [906]	2014-2018	MMPC906  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	Sprinter [907]	2018-2019	PARKMAN213 (Asistencia de aparcamiento)	Dinamico	Autocom CDP+
Mercedes	V-Class [W447]	2014-2019	MPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	V-Class [W447]	2014-2019	MMPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	Vito [W447]	2015-2019	MPC213 (Stereo)  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f
Mercedes	Vito [W447]	2015-2019	MMPC212  (Cámara Multifunción)	Estático	Autocom CDP+	TFC2	a; b; c; d; e; f

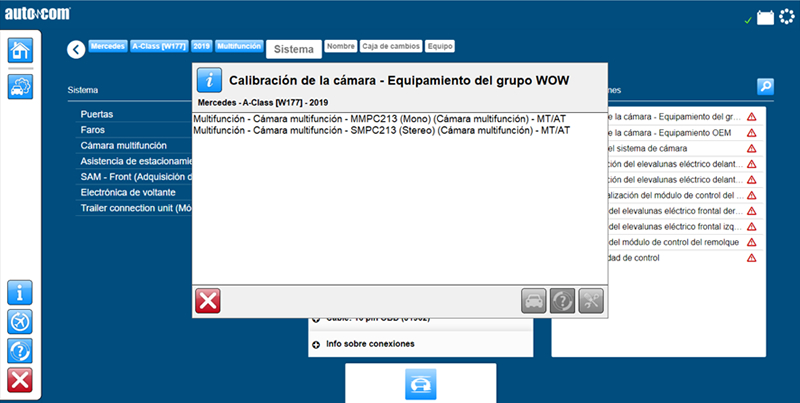

Calibración de la cámara - Equipamiento Autocom

Esta función se utiliza para calibrar la cámara del sistema de asistencia al conductor mediante la herramienta de calibración WOW.
La cámara delantera se utiliza en diferentes sistemas de asistencia al conductor y sistemas de seguridad del vehículo. Para que estos sistemas funcionen correctamente, se requiere una calibración de la cámara en los casos siguientes

• Códigos de error relacionados con la posición de la cámara o con una calibración incorrecta guardada en la memoria de errores del vehículo.
• Se ha reemplazado la unidad de control para el sistema de la cámara.
• Tras el reemplazo del parabrisas.
• Se ha configurado la convergencia del eje trasero.
• Se han realizado reconstrucciones en el vehículo que afectan a la altura del cuerpo.

Nota:

• Asegúrese de que la iluminación de la placa de calibración sea muy buena.
• Compruebe que la cámara esté correctamente montada y que el campo de visión sea limpio.

Condiciones del test:

• Comprobar la presión de inflado de los neumáticos y ajustar según sea necesario.
• En el caso de vehículos equipados con suspensión neumática, active el modo normal.
• Encendido puesto, motor apagado.
• La herramienta de diagnóstico conectada y el vehículo, así como el sistema seleccionado.

Procedimiento:

Monte la tabla de calibración «TFC2-MB 1» en la herramienta de calibración.

Paso 1: Posicionamiento de la herramienta de calibración a la distancia correcta respecto al vehículo.

• Coloque la herramienta de calibración delante del vehículo.
• Monte las mordazas con las escalas asociadas en las dos ruedas delanteras.
• Mida la distancia desde el centro de la rueda delantera izquierda y derecha hasta la tabla de calibración. La distancia debería ser de 0 mm.

Paso 2: Centrado de la herramienta de calibración.

• Monte las mordazas con las escalas asociadas en las dos ruedas traseras (las escalas deben estar frente a la herramienta de calibración).
• Encienda las unidades láser en la herramienta de calibración.
• Ajuste la herramienta de calibración lateralmente (de izquierda a derecha) hasta que se alcance el mismo valor en ambas escalas, izquierda y derecha.

Paso 3: Ajuste de la herramienta de calibración en paralelo al vehículo.

• Haga girar las escalas en las dos ruedas traseras de forma que el espejo quede frente a la herramienta de calibración.
• Las unidades láser permanecen encendidas.
• Ajuste la herramienta de calibración en un movimiento de rotación axial hasta que se alcance el mismo valor en las escalas izquierda y derecha de la herramienta de calibración.

Paso 4: Ajuste de la altura de la tabla de calibración.

• Ajuste la altura de la tabla de calibración utilizando la vara de medición de la herramienta de calibración.
• La altura del modelo actual es de 1275 mm.

Inicie la calibración utilizando la herramienta de diagnóstico y siga las instrucciones del programa.

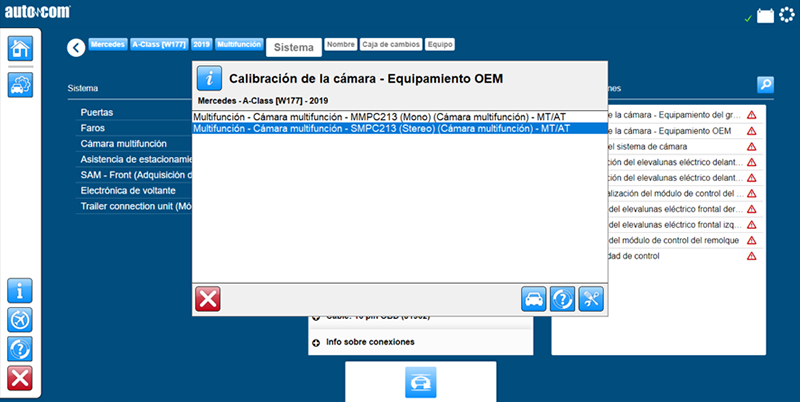

Calibración de la cámara - Equipamiento OEM

Esta función se usa para calibrar la cámara multifunción del parabrisas.

Puede ser necesario hacerlo después de sustituir una ventanilla o la cámara.


Nota:

Si la cámara multifunción no está calibrada, se visualizará un mensaje de advertencia en el panel de instrumentos.

Si se cancela la calibración, se almacenará un código de avería en la memoria de averías.

Puede imprimirse la ayuda de calibración utilizando el documento adjunto. Medir para comprobar que la escala impresa coincide con el valor especificado.

Adjusting_target.pdf

La ayuda de calibración también puede encargarse al fabricante original del producto (número de referencia de ROMESS: 09840-10).

Condiciones del test:

• Coloque el coche en una superficie lisa y nivelada.
• El vehículo debe encontrarse a nivel normal.
• Presión correcta de neumáticos.
• Los faros deben estar apagados.
• Ruedas apuntando en línea recta.
• La zona del limpiaparabrisas que rodea la unidad óptica deberá estar limpia e intacta.
• El campo de visión de la cámara debe estar despejado.
• Ralentí del motor.
• Asegúrese de que todas las puertas, el capó y el maletero están cerradas.
• La ayuda de calibración debe estar correctamente colocada.

Colocar la ayuda de calibración como sigue:

• Colocar la ayuda de calibración en un estante situado frente al centro del vehículo.
• Montar la ayuda de calibración de forma perpendicular y horizontal frente al centro del vehículo.
• Colocar la ayuda de calibración en paralelo al parachoques.
• Medir para comprobar que el centro de la ayuda de calibración se encuentra a 1275 mm del suelo.

Procedimiento:

1. Iniciar la función cuando se cumplan las condiciones del test.
2. Seleccione si desea realizar la calibración o cancelarla.
3. Se llevará a cabo la calibración y se visualizará el resultado.
4. En caso de fallo de la función, comprobar las condiciones del test y atender a los códigos de avería.
