Antes de descargar e instalar esta nueva versión, por favor, compruebe la fecha de caducidad de su licencia en su programa CDP+ Cars/Trucks
en el menú Ayuda > Licencia.
La fecha de caducidad de su licencia debe ser posterior a 2020-07-09,
en caso de no tener la licencia en vigor, el software dejará de funcionar, por favor contacte con nosotros en el 932 641 853
Calibración de la cámara (PSA) |
Marca |
Modelo |
Año de fabricación |
Sistema |
Calibración |
Panel necesario |
Citroën |
C3 Aircross |
2017-2019 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Citroën |
C3 Aircross |
2017-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Citroën |
C3 Serie 4 [17-] |
2017-2019 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Citroën |
C3 Serie 4 [17-] |
2017-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Citroën |
C4 SpaceTourer [18-] |
2018-2020 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Citroën |
C4 SpaceTourer [18-] |
2018-2020 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Citroën |
Cactus |
2018-2019 |
Multifunción. Cámara de video (asistente de carril) |
Estático |
TFC4 |
Citroën |
Picasso [14-] |
2014-2019 |
Multifunción. Cámara de video (asistente de carril) |
Estático |
TFC4 |
Citroën |
DS3 |
2014-2019 |
Cámara láser Freno de ciudad (LIDAR) (Asistencia de frenado de emergencia) |
Dinamico |
|
Citroën |
DS5 |
2012-2019 |
Cámara multifunción (asistente de carril) |
Dinamico |
|
|
|
|
|
|
|
Marca |
Modelo |
Año de fabricación |
Sistema |
Calibración |
Panel necesario |
DS Automobiles |
DS3 |
2014-2019 |
Cámara láser Freno de ciudad (LIDAR) (Asistencia de frenado de emergencia) |
Dinamico |
|
DS Automobiles |
DS5 |
2012-2019 |
Cámara multifunción (asistente de carril) |
Dinamico |
|
|
|
|
|
|
|
Marca |
Modelo |
Año de fabricación |
Sistema |
Calibración |
Panel necesario |
Peugeot |
208 |
2012-2019 |
Cámara láser Freno de ciudad (LIDAR) (Asistencia de frenado de emergencia) |
Dinamico |
|
Peugeot |
3008 [17-] |
2017-2019 |
Cámara multifunción (asistente de carril) |
Dinamico |
|
Peugeot |
3008 [17-] |
2017-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Peugeot |
308 [14-] |
2014-2014 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Peugeot |
308 [14-] |
2014-2014 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Peugeot |
308 [14-] |
2015-2019 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Peugeot |
308 [14-] |
2015-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Peugeot |
5008 [17-] |
2017-2019 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Peugeot |
5008 [17-] |
2017-2019 |
Cámara multifunción (asistente de carril) |
Estático |
TFC4 |
Peugeot |
Exper 4 [17-] |
2017-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|
Peugeot |
Traveller [17-] |
2017-2019 |
Multifunción. Cámara de video (asistente de carril) |
Dinamico |
|

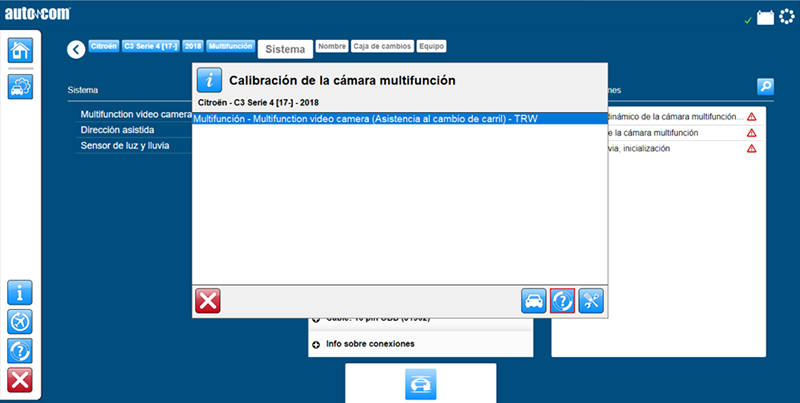

Calibración de la cámara multifunción de vídeo
Esta función se utiliza para calibrar la cámara multifunción tras sustituir o reinstalar la cámara, o reemplazar el parabrisas.
Nota:
Si la cámara multifunción no está calibrada, la advertencia de salida de carril no funcionará en condiciones óptimas.
Posición de la placa de calibración delante del vehículo medida desde la lente de la cámara:
- Posición 1 = 1700 mm.
- Posición 2 = 2700mm.
- Altura hasta el borde inferior desde el suelo = 900 mm.
Condiciones del test:
- Placa de calibración nº 1148 de PSA.
- La placa de calibración deberá sostenerse horizontal y verticalmente.
- Posición del coche en una superficie nivelada y plana.
- Vehículo sin carga.
- Llene el depósito completamente y asegúrese de que todos los fluidos estén llenos hasta el nivel correcto.
- Presión correcta de neumáticos.
- Ruedas en posición recta.
- Capó cerrado.
- La zona del limpiaparabrisas que rodea la unidad óptica deberá estar limpia e intacta.
- Tensión de batería superior a 12 V.
- La sala debe estar bien iluminada para realizar la calibración.
- Es posible que haya que arrancar el vehículo durante la función.
- Asegúrese de que el vehículo puede moverse longitudinalmente durante la función.
Procedimiento:
- 1-Posicione el vehículo perpendicularmente en frente de una pared brillante y de un solo color.
- 2-Marque una línea perpendicular entre la pared y el suelo con un hilo.
- 3-Posicione una plomada en la línea central del vehículo, en la parte delantera y trasera.
- 4-Alinee el vehículo utilizando la plomada alineada con la línea marcada en el suelo.
- 5-Posicione la placa de calibración en la pared, centrada con respecto a la línea perpendicular del suelo, en función de las mediciones especificadas.
- 6-La función se inicia cuando la placa de calibración se encuentra en posición 1.
- 7-Iniciar la función y seguir las instrucciones del programa.

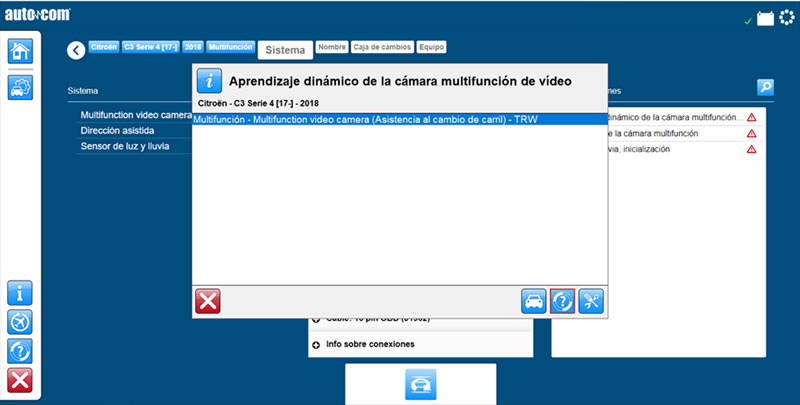

Calibración dinámica de la cámara multifunción de vídeo durante la conducción
Esta función se utiliza para calibrar la cámara multifunción tras sustituir o reinstalar la cámara, o reemplazar el parabrisas.
Nota:
Si la cámara multifunción no está calibrada, la advertencia de salida de carril no funcionará en condiciones óptimas.
La función requiere que la conducción se desarrolle en una carretera con líneas visibles, a una velocidad de 70 km/h durante de 2 a 20 minutos.
Condiciones del test:
- Vehículo sin carga.
- Llene el depósito completamente y asegúrese de que todos los fluidos estén llenos hasta el nivel correcto.
- Presión correcta de neumáticos.
- La zona del limpiaparabrisas que rodea la unidad óptica deberá estar limpia e intacta.
- El sol no debe brillar directamente sobre la lente de la cámara.
- No realizar la calibración bajo la lluvia/en una carretera húmeda o con nieve.
- La carretera deberá tener marcas de señalización visibles a ambos lados.
- La velocidad del vehículo deberá ser de 70 km/h para que la función de cámara se active.
- Para activar la función son necesarias dos personas durante el recorrido de calibración.
Procedimiento:
- 1-Prepárese para la conducción.
- 2-Inicie la función y siga las instrucciones del programa.
- 3-El resultado se muestra en el programa.
- 4-Se ha completado la función.

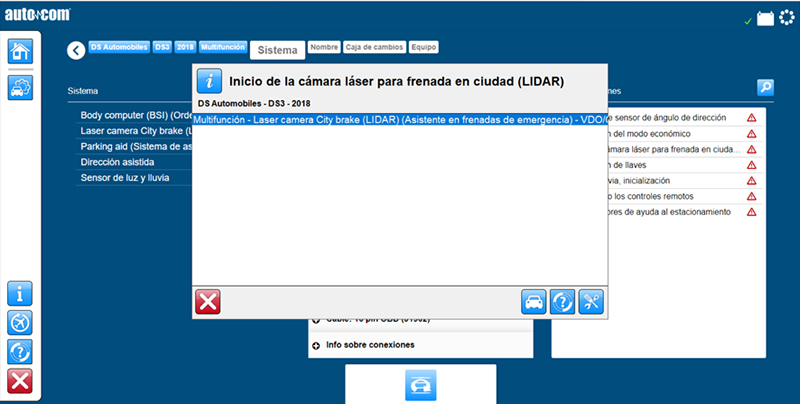

Inicio de la cámara del sensor de láser (LIDAR)
Esta función se utiliza tras la sustitución del parabrisas o si se ha producido un fallo en la calibración.
Nota:
El limpiaparabrisas no debe estar activado mientras la función esté activada.
Condiciones del test:
- Tensión de batería superior a 12 V.
- No deben haber averías almacenadas.
- El limpiaparabrisas deberá estar limpio y libre de daños en la zona de la cámara láser.
- El vehículo debe estar detenido.
- No deberá haber obstáculos en frente o alrededor de la cámara láser.
Procedimiento:
- 1-Iniciar la función y seguir las instrucciones del programa.
- 2-Una vez finalice la función, lea los códigos de error.
- 3-Se ha completado la función.
