Antes de descargar e instalar esta nueva versión, por favor, compruebe la fecha de caducidad de su licencia en su programa CDP+ Cars/Trucks en el menú Ayuda > Licencia.

La fecha de caducidad de su licencia debe ser posterior a 2020-07-09, en caso de no tener la licencia en vigor, el software dejará de funcionar, por favor contacte con nosotros en el 932 641 853

Calibración de la cámara (Hyundai y Kia)

Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
Hyundai	Ionic [17-]	2017-2019	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Ionic Phev [17-]	2017-2019	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Ionic EV [17-]	2017-2019	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Kona [18-]	2018-2018	LKAS Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Kona EV [19-]	2019-2020	LKAS Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	i10 [14-]	2015-2018	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	i20 [15-]	2015-2018	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	i30 [13-17]	2017-2017	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	i30 [18-]	2018-2018	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Santa Fe [13-]	2013-2015	LKAS Cámara de advertencia de salida de carril	Estático	TFC-5
Hyundai	Tucson [15-18]	2015-2018	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
KIA	Cee´d [13-15]	2013-2015	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Cee´d [16-18]	2016-2018	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Niro [17-]	2017-2019	Parking guide system (PGS)	Dinamico
KIA	Niro [17-]	2017-2019	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Niro Phev [18-]	2018-2019	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Niro EV [19-]	2019-2020	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Optima [16-]	2016-2018	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Optima [16-]	2019-2020	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Rio [17-]	2017-2020	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Sorento [15-]	2015-2018	MFC Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Sorento [09-15]	2013-2015	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Sportage [16-]	2016-2018	LDWS Cámara de advertencia de salida de carril	Estático	TFC-5
KIA	Stonic [18-]	2018-2020	MFC Cámara de advertencia de salida de carril	Estático	TFC-5

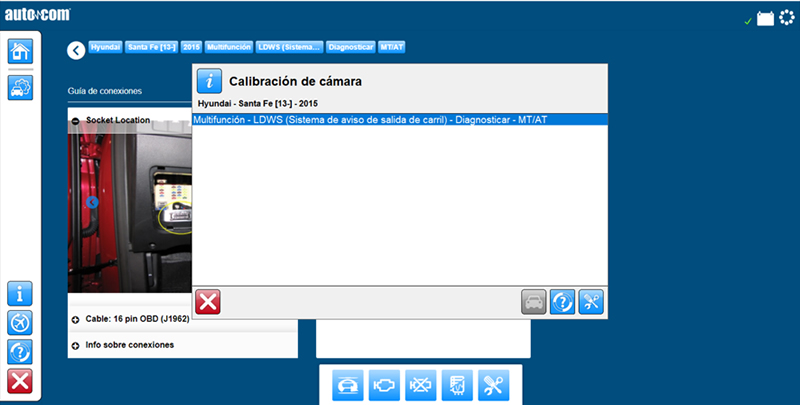

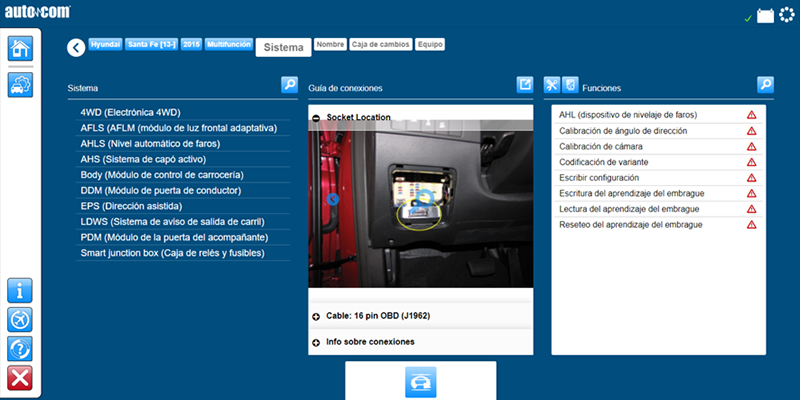

Calibración de la cámara multifunción (LDWS)

Para realizar la calibración se debe emplear un posicionador de calibración de KIA/Hyundai con n.º de referencia 09890-3N100.

Esta función se usa para calibrar la cámara multifunción del parabrisas.

Es posible que sea necesario ejecutar esta función después de las reparaciones o los eventos siguientes:

• El vehículo se ha visto involucrado en un choque que ha afectado al chasis y la carrocería.
• Tras la sustitución del parabrisas.
• La unidad de control del sistema LDWS se ha sustituido.
• Se han realizado trabajos en el acoplamiento de la cámara (LDWS).

Nota:

Si la cámara multifunción no está calibrada, se visualizará un mensaje de advertencia en el panel de instrumentos.

Se almacena un código de avería en la memoria de averías si la calibración se cancela o no se aprueba.

La posición central horizontal (posición X) de la imagen debe estar entre 123-143.
La posición central vertical (posición X) de la imagen debe estar entre 179-199.

Condiciones del test:

• Coloque el coche en una superficie lisa y nivelada.
• Ruedas apuntando en línea recta.
• Capó cerrado
• La zona del limpiaparabrisas que rodea la unidad óptica deberá estar limpia e intacta.
• El campo de visión de la cámara debe estar despejado.
• La tensión de la batería debe ser de como mínimo 12 V.
• La sala debe estar bien iluminada para realizar la calibración.
• Cuando sea necesario, utilice una luz brillante para iluminar el posicionador de calibración.

Sitúe la ayuda de calibración según la imagen y el texto siguientes:

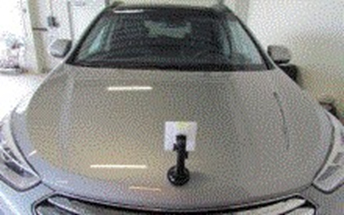

• Sitúe el posicionador de calibración en el borde delantero del capó completamente en el centro; consulte la imagen.

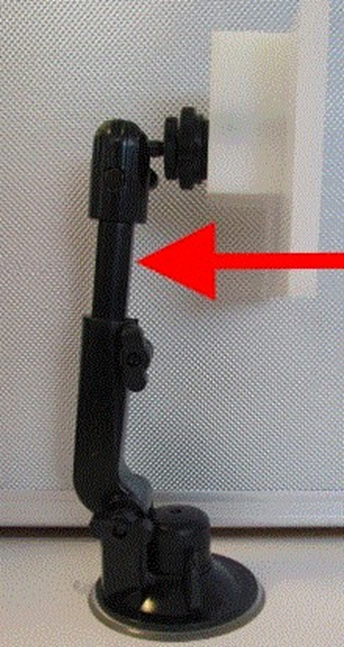

• Eleve el posicionador unos 40-45 mm; consulte la imagen.

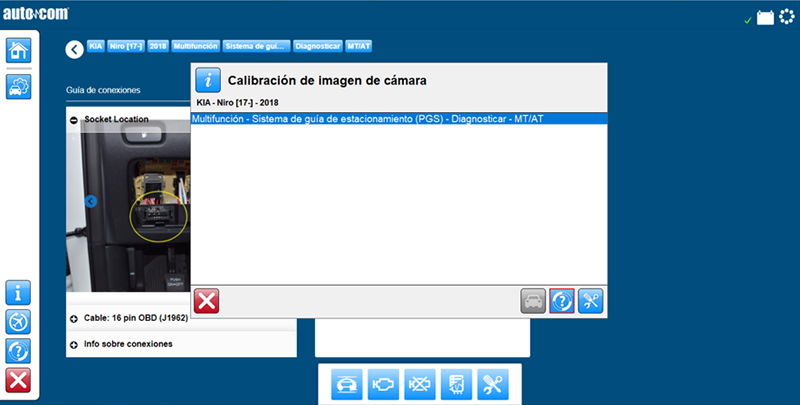

Calibración de la imagen de la cámara (PGS)

Esta función se utiliza cuando se requiere una corrección de la imagen de la cámara.

Condiciones del test:

• Encendido puesto, motor apagado.
• HEV no preparado.

Procedimiento:

• 1-Iniciar la función.
• 2-Atender a las instrucciones que se especifican en pantalla.
• 3-Se ha completado la función.

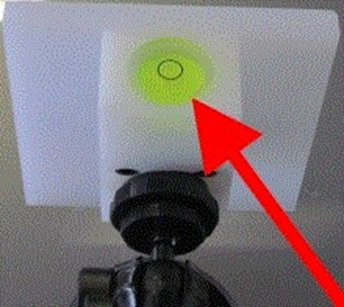

• El posicionador debe ajustarse de manera que el ojo de control esté bien ajustado; consulte la imagen.

Procedimiento:

• 1-Iniciar la función cuando se cumplan las condiciones del test.
• 2-Se llevará a cabo la calibración y se visualizará el resultado.
• 3-En caso de fallo de la función, comprobar las condiciones del test y atender a los códigos de avería.
