Calibración de las cámaras (VAG)

Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
Audi	A1 [19-]	2019-2019	Módulo de cámara frontal	Estático	TFC1
Audi	A3 [13-]	2013-2019	Cámara frontal (A5)	Estático	TFC1
Audi	A4 [08-16]	2008-2016	Asistencia de carril (5C)	Estático	TFC1
Audi	A4 [16-]	2016-2018	Cámara frontal (A5)	Estático	TFC1
Audi	A5 [08-17]	2008-2017	Cámara frontal (A5)	Estático	TFC1
Audi	A5 [17-]	2017-2018	Módulo de cámara frontal	Estático	TFC1
Audi	A6 [11-18]	2011-2018	Módulo de cámara frontal	Estático	TFC1
Audi	A6 [19-]	2019-2020	Módulo de cámara frontal	Estático	TFC1
Audi	A7 [11-18]	2018-2019	Módulo de cámara frontal	Estático	TFC1
Audi	A7 [19-]	2019-2020	Módulo de cámara frontal	Estático	TFC1
Audi	A8 [10-17]	2010-2017	Módulo de cámara frontal	Estático	TFC1
Audi	A8 [18-]	2018-2019	Módulo de cámara frontal	Estático	TFC1
Audi	Q2 [17-]	2017-2018	Módulo de cámara frontal	Estático	TFC1
Audi	Q3 [19-]	2017-2018	Módulo de cámara frontal	Estático	TFC1
Audi	Q5 [09-17]	2009-2017	Asistencia de carril (5C)	Estático	TFC1
Audi	Q5 [17-]	2017-2018	Módulo de cámara frontal	Estático	TFC1
Audi	Q7 [15-]	2015-2018	Cámara frontal (A5)	Estático	TFC1
Audi	Q8 [19-]	2019-2020	Módulo de cámara frontal	Estático	TFC1
Audi	e-tron [19-]	2019-2020	Módulo de cámara frontal	Estático	TFC1
Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
Seat	Alhambra II	2016-2018	Cámara de vision trasera	Estático	OEM Tool - VAS 6350
Seat	Ateca [16-]	2016-2017	Cámara frontal (A5)	Estático	TFC1
Seat	Leon III [13-]	2013-2019	Cámara frontal (A5)	Estático	TFC1
Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
Škoda	Kamiq	2020-2020	Cámara frontal (A5)	Estático	TFC1
Škoda	Karoq	2018-2018	Cámara frontal (A5)	Estático	TFC1
Škoda	Kodiaq	2017-2019	Cámara frontal (A5)	Estático
Škoda	Kodiaq	2017-2019	Cámara de vision trasera	Estático
Škoda	Octavia III [13-]	2013-2019	Cámara frontal (A5)	Estático	TFC1
Škoda	Scala	2019-2020	Cámara frontal (A5)	Estático	TFC1
Škoda	Superb III	2016-2018	Cámara frontal (A5)	Estático	TFC1
Marca	Modelo	Año de fabricación	Sistema	Calibración	Panel necesario
Volkswagen	Arteon	2017-2018	Módulo de cámara frontal	Estático	TFC1
Volkswagen	Arteon	2017-2018	Cámara de vision trasera	Estático	TFC1
Volkswagen	Caddy III [16-]	2016-2017	Módulo de cámara frontal	Estático	TFC1
Volkswagen	Crafter II [17-]	2017-2018	Módulo de cámara frontal	Estático	TFC1
Volkswagen	Golf VII	2013-2018	Cámara frontal (A5)	Estático	TFC1
Volkswagen	Passat CC	2009-2015	Cámara de vision trasera	Estático	OEM Tool - VAS 6350
Volkswagen	Passat VI [05-11]	2005-2011	Cámara de vision trasera	Estático	OEM Tool - VAS 6350
Volkswagen	Passat VII [11-15]	2011-2015	Cámara frontal (A5)	Estático	TFC1
Volkswagen	Passat VII [11-15]	2011-2015	Cámara de vision trasera	Estático	OEM Tool - VAS 6350
Volkswagen	Passat VIII [15-]	2015-2017	Cámara frontal (A5)	Estático	TFC1
Volkswagen	Passat VIII [15-]	2015-2017	Cámara de vision trasera	Estático	OEM Tool - VAS 6430
Volkswagen	Sharan II	2011-2018	Cámara de vision trasera	Estático	OEM Tool - VAS 6350
Volkswagen	T6 Multivan [15-]	2015-2018	Módulo de cámara frontal	Estático	TFC1
Volkswagen	T6 Transporter [15-]	2015-2018	Módulo de cámara frontal	Estático	TFC1
Volkswagen	Tiguan [08-16]	2008-2016	Módulo de cámara frontal	Estático	TFC1
Volkswagen	Tiguan [16-]	2016-2018	Cámara frontal (A5)	Estático	TFC1
Volkswagen	Tiguan [16-]	2016-2018	Cámara de vision trasera	Estático	OEM Tool - VAS 6430
Volkswagen	Touran [16-]	2016-2018	Módulo de cámara frontal	Estático	TFC1
Volkswagen	T-Roc	2018-2018	Módulo de cámara frontal	Estático	TFC1

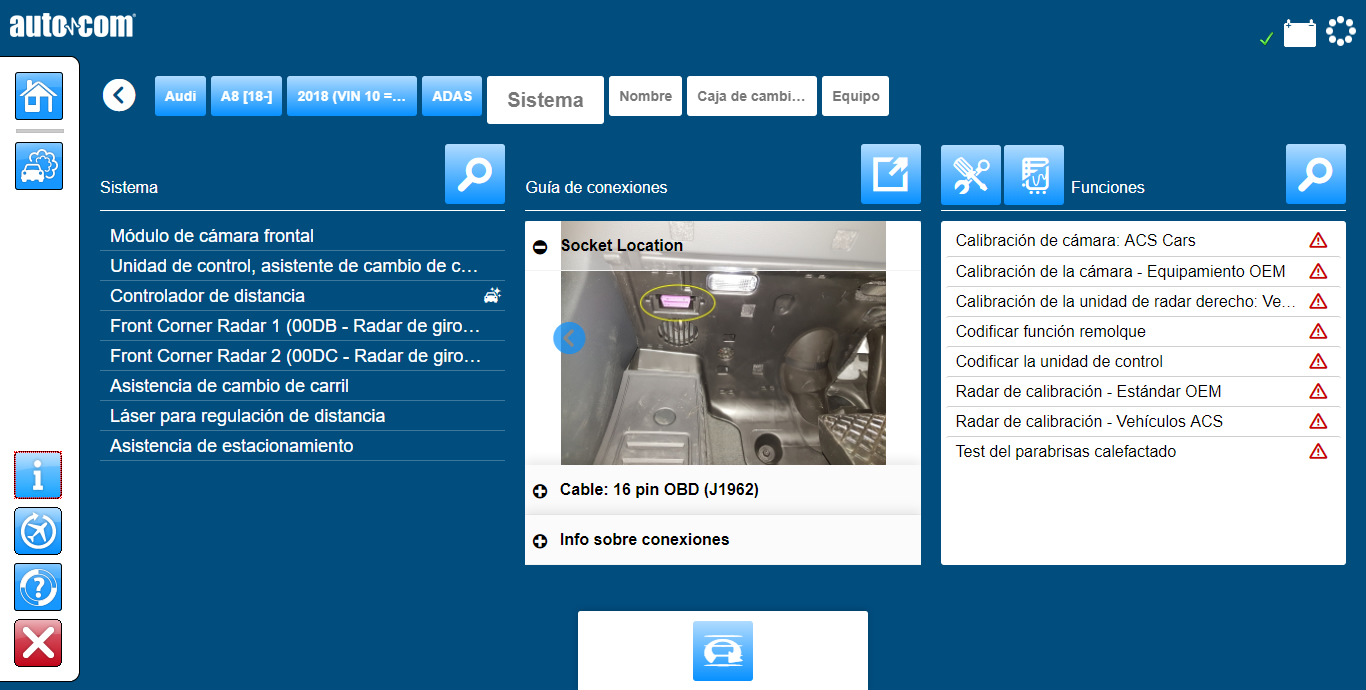

Calibrar de la cámara - Herramienta de calibración ACS

Esta función se utiliza para calibrar la cámara del sistema de asistencia al conductor mediante la herramienta de calibración ACS.

La cámara delantera se utiliza en diferentes sistemas de asistencia al conductor y sistemas de seguridad del vehículo. Para que estos sistemas funcionen correctamente, se requiere una calibración de la cámara en los casos siguientes:

• Códigos de error relacionados con la posición de la cámara o con una calibración incorrecta guardada en la memoria de errores del vehículo.
• Se ha reemplazado la unidad de control para el sistema de la cámara.
• Tras el reemplazo del parabrisas.
• Se ha configurado la convergencia del eje trasero.
• Se han realizado reconstrucciones en el vehículo que afectan a la altura del cuerpo.

Nota:

• Asegúrese de que la iluminación de la placa de calibración sea muy buena.
• Compruebe que la cámara esté correctamente montada y que el campo de visión sea limpio.

Condiciones del test:

• Comprobar la presión de inflado de los neumáticos y ajustar según sea necesario.
• En el caso de vehículos equipados con suspensión neumática, active el modo normal.
• Conectar el cargador de batería al vehículo.
• Encendido puesto, motor apagado.
• La herramienta de diagnóstico conectada y el vehículo, así como el sistema seleccionado.

Procedimiento:

Monte la tabla de calibración «VAG 1» en la herramienta de calibración.

Paso 1: Posicionamiento de la herramienta de calibración a la distancia correcta respecto al vehículo.

• Coloque la herramienta de calibración delante del vehículo.
• Monte las mordazas con las escalas asociadas en las dos ruedas delanteras.
• Mida la distancia desde el centro de la rueda delantera izquierda y derecha hasta la tabla de calibración. La distancia debería ser de 1500 mm ± 25 mm (Crafter 2000 mm ± 25 mm).

Paso 2: Centrado de la herramienta de calibración.

• Monte las mordazas con las escalas asociadas en las dos ruedas traseras (las escalas deben estar frente a la herramienta de calibración).
• Encienda las unidades láser en la herramienta de calibración.
• Ajuste la herramienta de calibración lateralmente (de izquierda a derecha) hasta que se alcance el mismo valor en ambas escalas, izquierda y derecha.

Paso 3: Ajuste de la herramienta de calibración en paralelo al vehículo.

• Haga girar las escalas en las dos ruedas traseras de forma que el espejo quede frente a la herramienta de calibración.
• Las unidades láser permanecen encendidas.
• Ajuste la herramienta de calibración en un movimiento de rotación axial hasta que se alcance el mismo valor en las escalas izquierda y derecha de la herramienta de calibración.

Paso 4: Ajuste de la altura de la tabla de calibración.

• Ajuste la altura de la tabla de calibración utilizando la vara de medición de la herramienta de calibración.
• Las alturas de los modelos actuales son:
• Crafter 1740 mm.
• Caddy 1290 mm.
• SUVs 1290 mm.
• Otros 1090 mm.

Paso 5: Determine y documente la altura del vehículo.

• Mida la altura del paso para la rueda en las cuatro ruedas y tome nota.
• Introduzca esta información cuando se solicite durante la calibración.

Inicie la calibración utilizando la herramienta de diagnóstico y siga las instrucciones del programa.

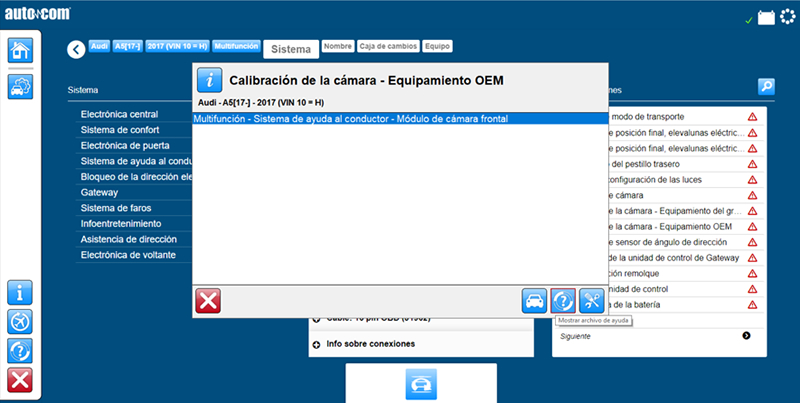

Calibrar la cámara - Equipamiento OEM

La calibración se debe realizar cuando:

• Se almacena "Configuración/adaptación básica inexistente o incorrecta" en la memoria de averías.
• Se ha sustituido la cámara delantera para el soporte del conductor (R242).
• Se ha sustituido o desmontado el parabrisas.
• Se ha configurado la convergencia del eje trasero.
• Se han realizado reconstrucciones en el vehículo que afectan a la altura del cuerpo.
• Se ha vuelto a adaptar el sensor del nivel del vehículo en vehículos con regulación del amortiguador.
• Asegúrese de que la iluminación de la placa de calibración sea muy buena.

Condiciones del test:

• Encendido puesto, motor apagado.
• Posicionador de ajuste: VAS 6430.
• Equipo de medición de ruedas
• Establezca el posicionador de ajuste (VAS 6430) de manera que la distancia sea de 1500 mm (VW Crafter 2000 mm) ± 25 mm entre el centro de las ruedas delanteras y la barra de ajuste del posicionador de ajuste (VAS 6430).
• La altura de la placa varía entre los distintos modelos y debe comprobarse mediante la información original.

Procedimiento:

• 1-Cuando el trabajo preparatorio esté acabado, inicie la función y siga las instrucciones del programa.
• En caso de fallo de la función, comprobar las condiciones del test y atender a los códigos de avería.
