Calibración de la cámara (Mitsubishi)

a - Se requiere un ajuste del sensor

b - Se sustituye la unidad de radar/control

c - La luz de advertencia está activada

d - Se ha realizado la alineación de las ruedas

e - El tamaño de la llanta se ha cambiado

f - Se ha realizado la extracción/reacondicionamiento del parachoques delantero

g - El vehículo ha estado en modo de servicio

i - DTC almacenado en el sistema de radar

Marca	Modelo	Año de fabricación	Sistema	Calibración	Herramienta especial	Panel necesario	Información del tipo de ajuste que se realizara
Mitsubishi	L200 V [15-]	2015-2018	Calibración cámara frontal	Dinamica	Autocom CDP+		a; b; c; d
Mitsubishi	Triton [15-]	2015-2018	Calibración cámara frontal	Dinamica	Autocom CDP+		a; b; c; d
Mitsubishi	Strada [15-]	2015-2018	Calibración cámara frontal	Dinamica	Autocom CDP+		a; b; c; d
Mitsubishi	Outlander III [13-]	2013-2018	Calibración cámara frontal	Dinamica	Autocom CDP+		a; b; c; d

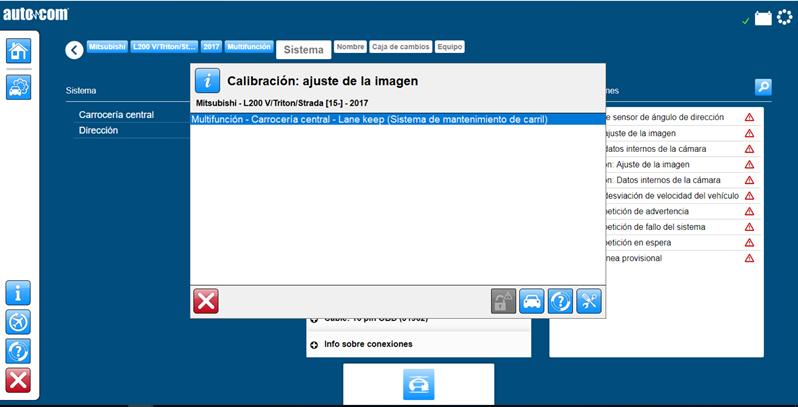

Calibración: ajuste de la imagen

Esta función se usa para realizar un ajuste de la imagen de entrada de la cámara de LDW:

Nota:

La imagen de la cámara de LDW no se puede ajustar en condiciones desfavorables como una nevada. En ese caso, puede eliminar un mensaje de advertencia en el cuadro de instrumentos pulsando el interruptor de LDW durante al menos cinco segundos hasta que las condiciones mejoren (los códigos de avería no se borrarán).

Para recuperar la visualización, pulsar de nuevo el interruptor de LDW durante al menos cinco segundos.

Condiciones del test:

• Encendido conectado.

Procedimiento:

1. Arrancar motor.
2. Iniciar la función "Calibración: Ajuste de la imagen".
3. El indicador de LDW en el cuadro de instrumentos parpadeará hasta que se cumplan las condiciones siguientes.
4. Conducir el vehículo durante al menos cinco minutos más a 40 km/h o más con las condiciones siguientes:
• La velocidad del vehículo ideal es de 70 km/h o más. Si puede conducir el vehículo en una carretera recta, seca y estable a 70 km/h o más durante el día, el ajuste de la imagen se completará más rápidamente. Nota: Seguir los límites de velocidad existentes donde se realice la conducción.
• Las condiciones de la carretera y las ambientales deben permitir que las líneas de división de los carriles sean claras.
• Un radio de viraje de la carretera debería ser de 300 m o más.
5. El indicador de LDW debería apagarse.
6. Comprobar los códigos de avería. Si se almacena el código de avería C1706, realizar la función "Descalibración: Ajuste de la imagen" y a continuación, repetir esta función de nuevo.
7. Se ha completado la función.

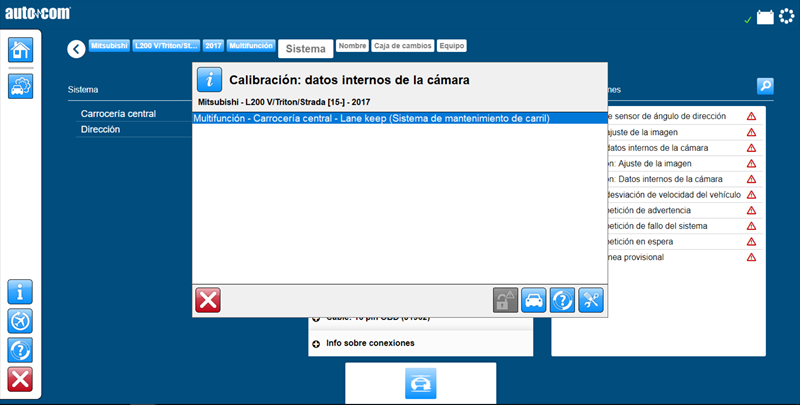

Calibración: Datos internos de la cámara

Esta función se usa para inicializar la cámara montada en el parabrisas para el control de carril (LDW).

Nota:

Cuando se sustituye la cámara-UCE, primero se debe realizar una iniciación y, a continuación, un ajuste de la imagen.

Antes de inicializar la cámara, comprobar que la superficie montada en la cámara en el parabrisas no tiene arañazos, grietas, contaminación o gotas de lluvia y comprobar que la cámara-UCE está instalada correctamente.

Durante la calibración, utilice un papel blanco que deje pasar la luz, que no esté forrado o contaminado.

Se debe utilizar una linterna con un rango de iluminación amplio durante la calibración.

Condiciones del test:

• Encendido quitado.
• Un papel blanco que deje pasar la luz.
• Una linterna con un rango de iluminación amplio.

Procedimiento:

1. Encendido quitado.
2. Colocar un papel blanco en el cristal del parabrisas (en la superficie montada de la cámara de LDW). A continuación, iluminar con una luz brillante directamente sobre él.
• En el papel no debe haber ninguna sombra.
3. Primero llevar a cabo la función "Descalibración: Datos internos de la cámara".
4. A continuación, llevar a cabo la función "Calibración: Datos internos de la cámara".
5. El indicador de LDW en el cuadro de instrumentos ahora debería parpadear.
6. Esperar 10 segundos y, a continuación, conectar el encendido.
• El sensor de lluvia se inicializará automáticamente durante estos 10 segundos.
7. Leer los códigos de avería, si los códigos de avería B1952 o C1703 se guardan, repetir el proceso del paso 2.
8. Se ha completado la función.

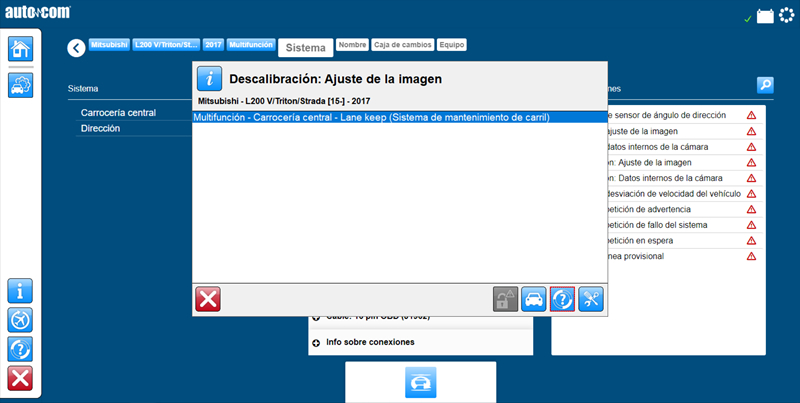

Descalibración: Ajuste de la imagen

Esta función se usa si se debe realizar un ajuste de imagen en una cámara, donde el ajuste de la imagen ya se ha realizado.

Precondiciones para la prueba:

• Encendido puesto, motor apagado.

Procedimiento:

1. Iniciar la función.
2. Después de completar la función, el código de avería C1706 se guardará y el indicador de advertencia de LWD en el cuadro de instrumentos se iluminará.
3. Se ha completado la función.

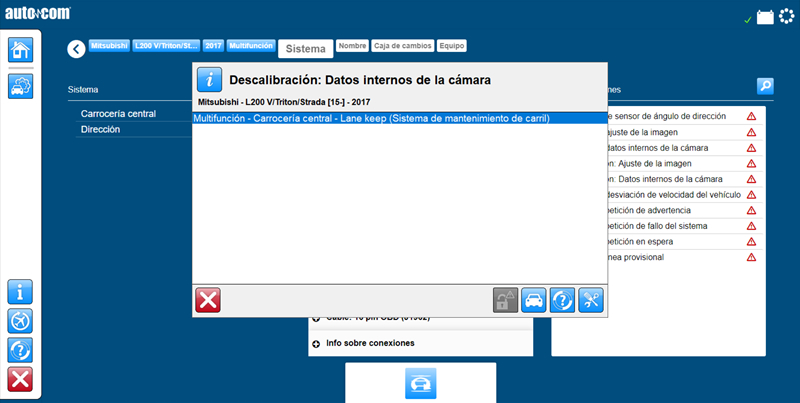

Descalibración: Datos internos de la cámara

Esta función se debería usar si se sustituye el parabrisas o si la UCE de la cámara se debe reinicializar.


Precondiciones para la prueba:

• Encendido puesto, motor apagado.

Procedimiento:

1. Iniciar la función.
2. Después de completar la función, el código de avería C1703 se guardará y el indicador de advertencia de LWD en el cuadro de instrumentos se iluminará.
3. Se ha completado la función.
